上海華山醫(yī)院波紋補(bǔ)償器氯離子超標(biāo)問題書面報告

上海華山醫(yī)院波紋補(bǔ)償器氯離子超標(biāo)問題書面報告

上海淞江減震器集團(tuán)有限公司官方網(wǎng)站為您介紹：上海華山醫(yī)院波紋補(bǔ)償器氯離子超標(biāo)問題書面報告信息，淞江集團(tuán)為客戶提供波紋補(bǔ)償器產(chǎn)品檢測、分析、并提供書面問題報告，讓客戶進(jìn)一步了解波紋補(bǔ)償器產(chǎn)品的問題所在；查明是產(chǎn)品質(zhì)量問題，還是安裝問題，還是其他問題所導(dǎo)致。

問題說明：

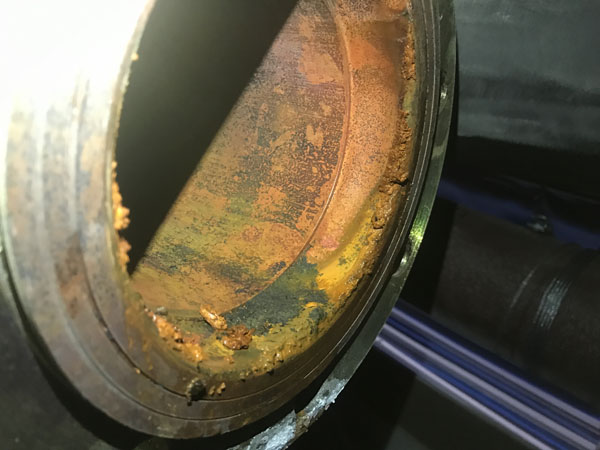

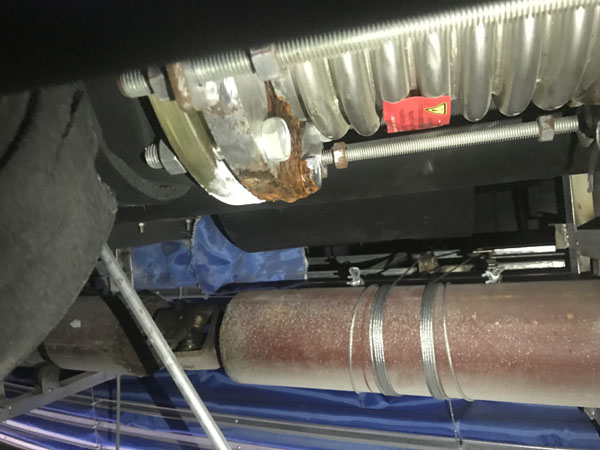

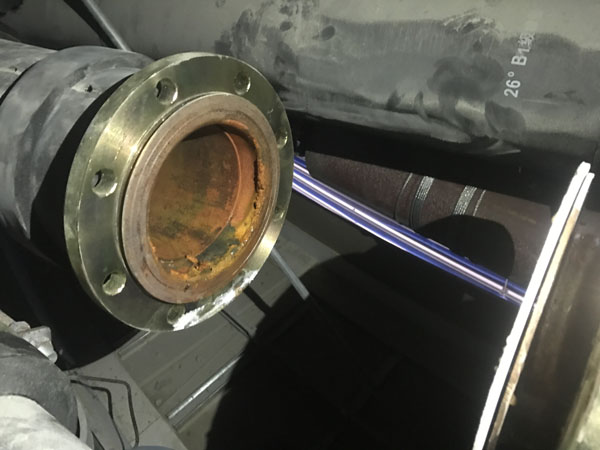

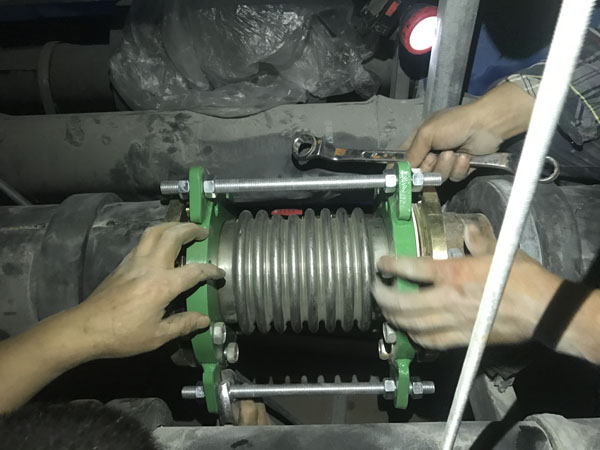

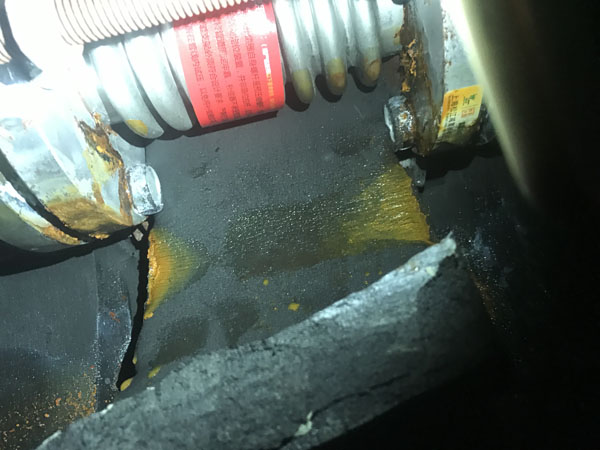

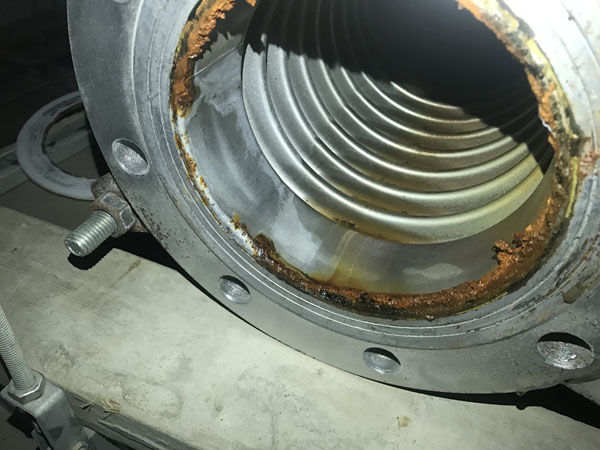

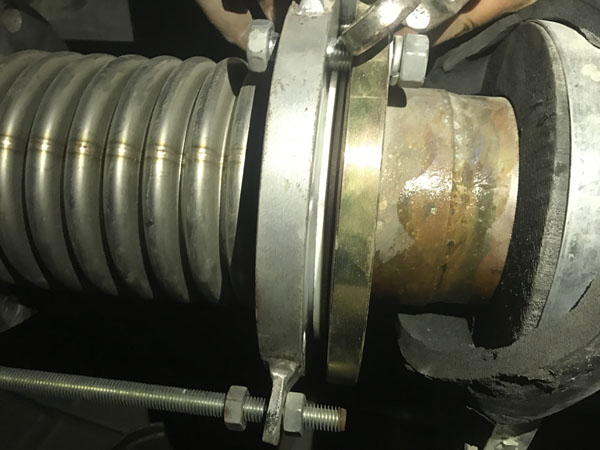

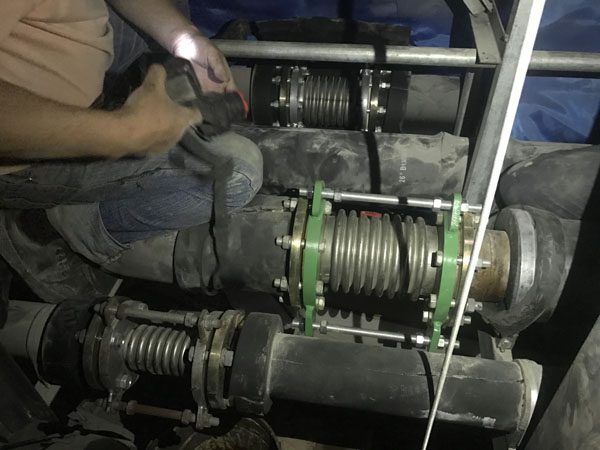

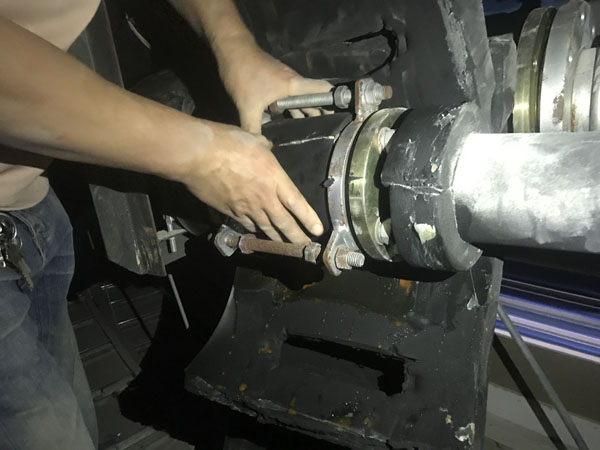

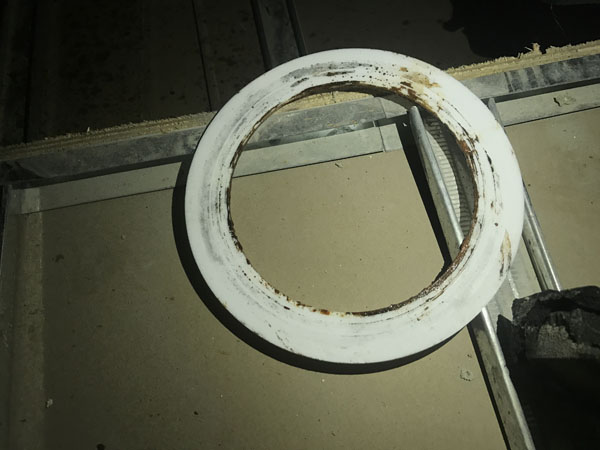

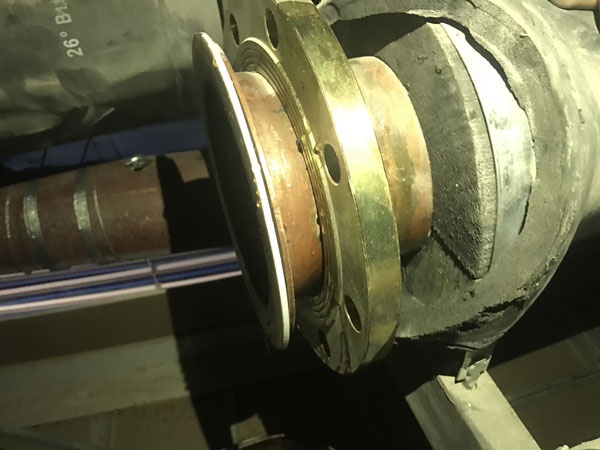

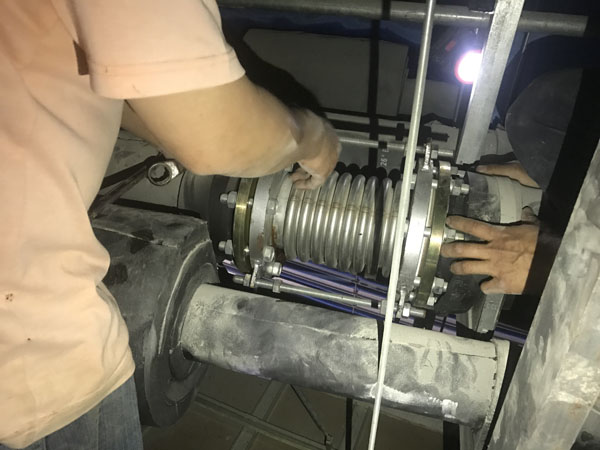

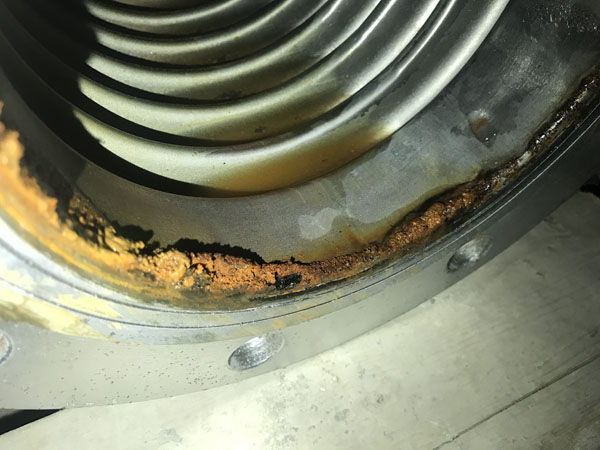

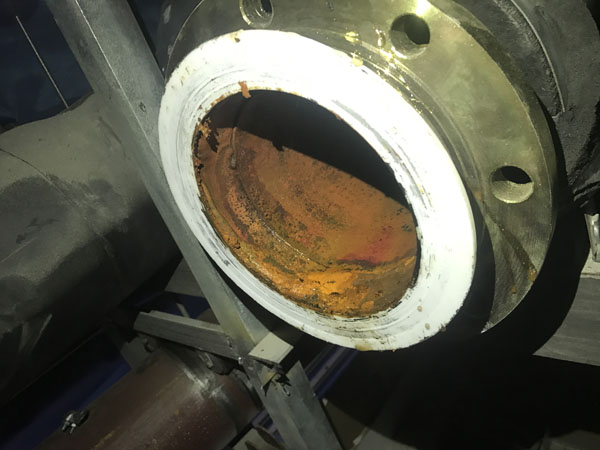

2018年6月1日上午客戶到我廠帶了一臺DN50波紋補(bǔ)償器，不銹鋼波紋與法蘭焊接處出現(xiàn)腐蝕漏水現(xiàn)象，客戶說現(xiàn)場還有一臺DN125的也出現(xiàn)了漏水情況，說要帶一個去現(xiàn)場更換，我廠工作人員帶了一臺DN125的波紋補(bǔ)償器當(dāng)天趕到上海華山醫(yī)院工地現(xiàn)場，當(dāng)天下午1點(diǎn)上班后與現(xiàn)場人員一起來到天花板上面的管線現(xiàn)場，并把DN125漏水的那臺進(jìn)行拆卸更換，在拆卸過程中，我廠工作人員全場在場，并拍了一些現(xiàn)場照片（見附件），DN125拆下來后發(fā)現(xiàn)也是不銹鋼波紋與法蘭焊接處腐蝕漏水。現(xiàn)場使用的管線為全銅管線。現(xiàn)場使用的墊片為四氟墊片。
現(xiàn)場反應(yīng)情況：壓力10kg以下，使用介質(zhì)循環(huán)水，發(fā)貨時間2017年4月，現(xiàn)場反饋實際裝好調(diào)試時間3個月，最近驗收發(fā)現(xiàn)有漏水現(xiàn)象，通知我廠。

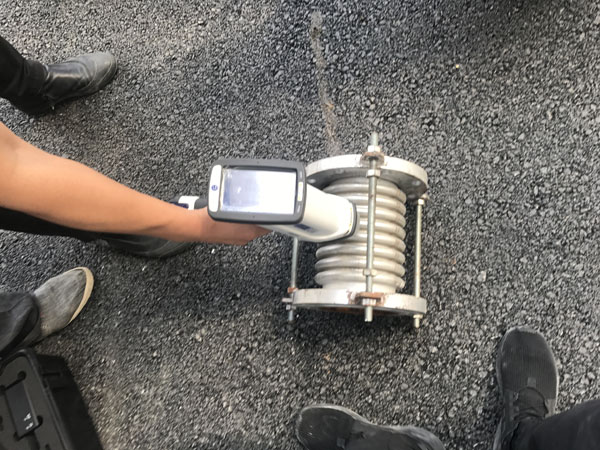

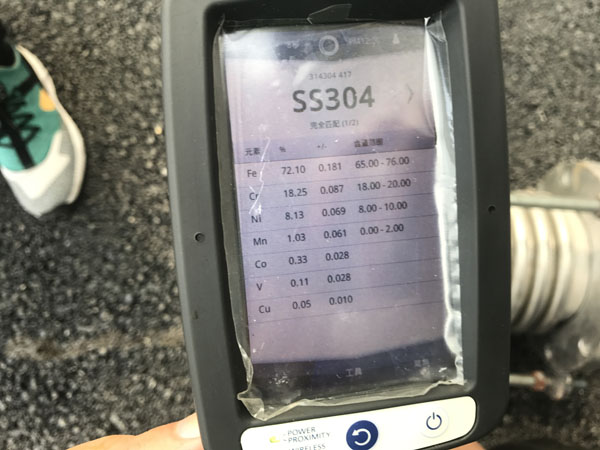

檢測結(jié)果：在工地現(xiàn)場我廠工作人員將拆下來的DN125波紋補(bǔ)償器進(jìn)行了光譜儀檢測，檢測結(jié)果鎳含量達(dá)到8個鎳以上，確定材料是不銹鋼304是沒有問題。（附件）
根據(jù)以上情況，我廠技術(shù)部給出答復(fù)：

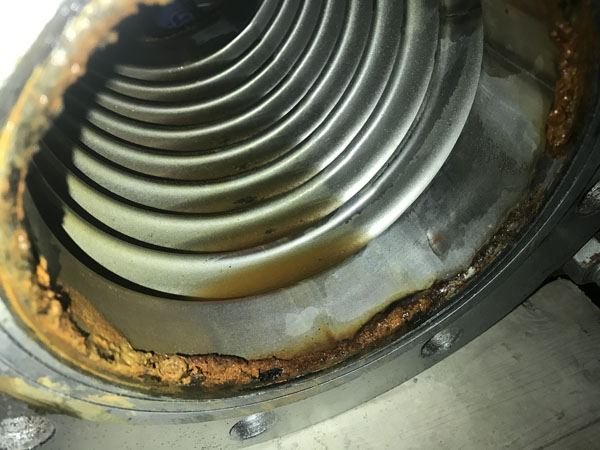

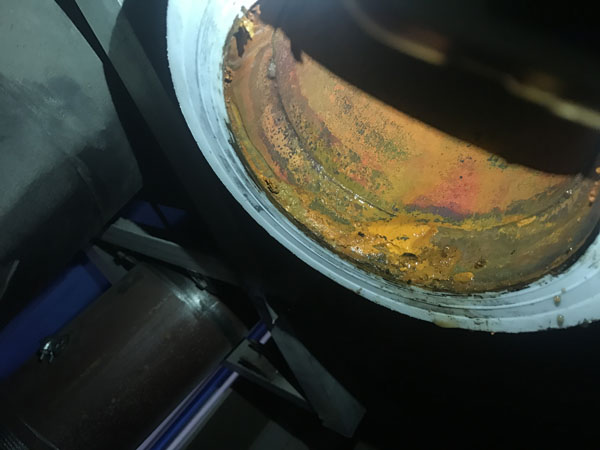

管道在正常運(yùn)行當(dāng)中，水里面的氯離子在管道中是流動的，當(dāng)設(shè)備停止工作靜止?fàn)顟B(tài)下，空調(diào)水里面的氯離子會附著在波紋內(nèi)壁上，出現(xiàn)腐蝕。由于此種波紋補(bǔ)償器采用的是碳鋼法蘭，碳鋼法蘭與不銹鋼波紋焊接時，焊接處最為薄弱，采用的壁厚是0.8mm，氯離子在焊接處內(nèi)壁上很快就把波紋焊接處腐蝕透。碳鋼法蘭與不銹鋼波紋焊接后的產(chǎn)品使用在：氯離子不超25mg/L。
我廠技術(shù)部給出的解決辦法：把現(xiàn)場所有銅管線的波紋補(bǔ)償器全部更換為不銹鋼法蘭波紋補(bǔ)償器（氯離子不能超過25mg/L），或者更換為碳鋼法蘭波紋補(bǔ)償器加內(nèi)襯四氟（氯離子不能超過100mg/L）。
以上情況是我廠技術(shù)部做出的書面報告，如果您對我廠的產(chǎn)品有異議，我廠愿意配合進(jìn)行各種檢測，如果檢測出來我廠產(chǎn)品材料不達(dá)標(biāo)，我廠愿意承擔(dān)檢測費(fèi)、并更換所有波紋補(bǔ)償器費(fèi)用。

上海淞江減震器集團(tuán)有限公司
技術(shù)部
2018.6.2

問題說明：

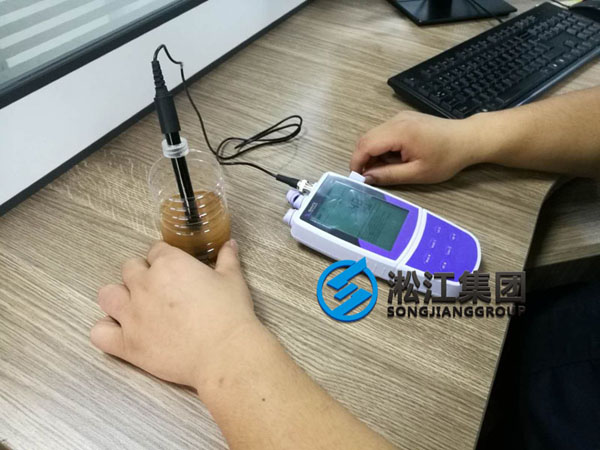

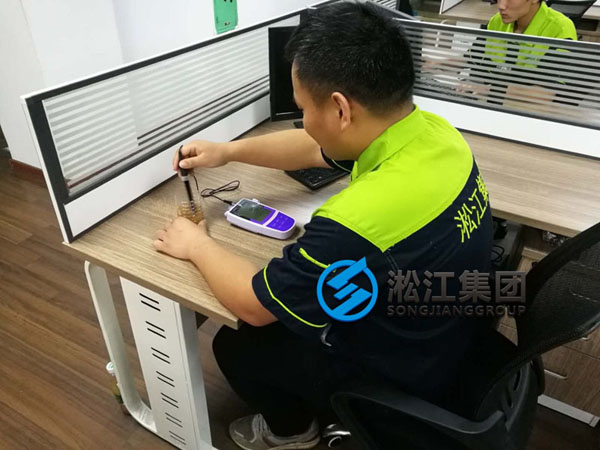

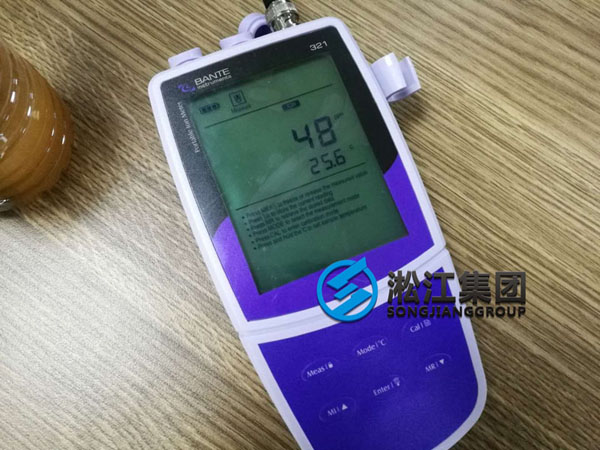

2018年6月5日我廠檢測人員對現(xiàn)場帶回的水質(zhì)進(jìn)行了檢測（見附件），檢測結(jié)果發(fā)現(xiàn)氯離子含量達(dá)到48mg/L，碳鋼法蘭與不銹鋼波紋焊接后的產(chǎn)品使用在：氯離子不超25mg/L。
我廠技術(shù)部給出的解決辦法：把現(xiàn)場所有銅管線的波紋補(bǔ)償器全部更換為不銹鋼法蘭波紋補(bǔ)償器（氯離子不能超過25mg/L），或者更換為碳鋼法蘭波紋補(bǔ)償器加內(nèi)襯四氟（氯離子不能超過100mg/L）。
以上情況是我廠技術(shù)部做出的書面報告，如果您對我廠的產(chǎn)品有異議，我廠愿意配合進(jìn)行各種檢測，如果檢測出來我廠產(chǎn)品材料不達(dá)標(biāo)，我廠愿意承擔(dān)檢測費(fèi)、并更換所有波紋補(bǔ)償器費(fèi)用。

上海淞江減震器集團(tuán)有限公司
技術(shù)部
2018.6.6

檢測結(jié)果附件：

相關(guān)鏈接：不銹鋼金屬軟管安裝說明
